论文解读｜MRGen：基于扩散模型与 U-Net 的跨模态医学图像生成

2026-07-12论文解读医学图像

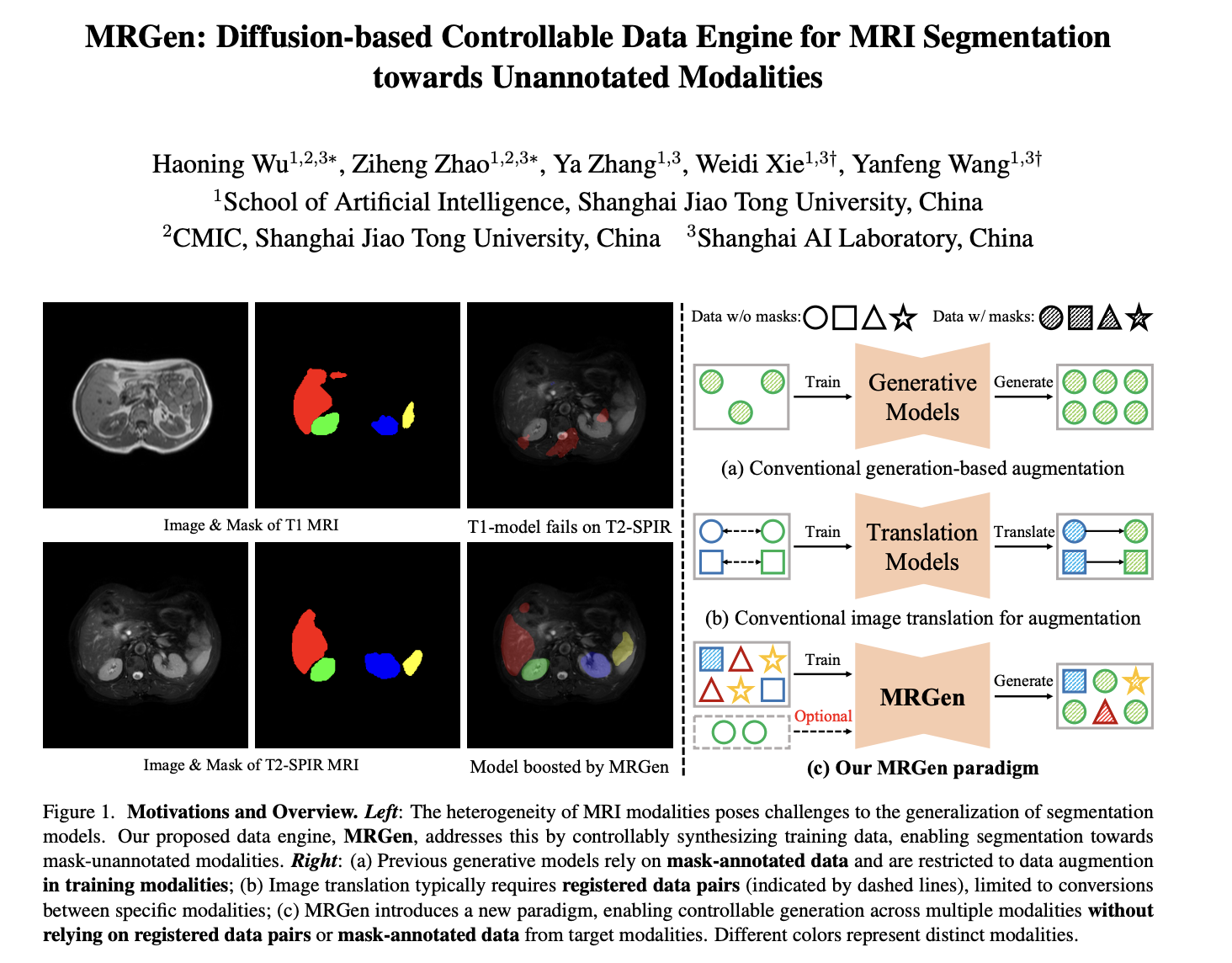

“ MRGen: Diffusion-based Controllable Data Engine for MRI Segmentation towards Unannotated Modalities（ICCV 2025 交大） ”

阅读提示： 这篇是交大张娅教授发的一篇MRGen的个人解析，笔者花了大半天的时间读了原文➕附录，是一篇很不错的文章，发在ICCV上，这里会展示一下对这篇文章的内容的讨论。建议阅读需要一定对UNet、卷积网络、Transformer、扩散模型的了解，可以阅读笔者之前发的关于UNet和卷积网络介绍那篇来作为前置内容。祝食用愉快～🌲

1. 导言

1.1 MRI 分割的困难

MRI 的像素强度不像自然图像那样具有稳定含义。T1、T2、T2-SPIR、ADC 等序列之间，同一组织可能呈现完全不同的信号；同一序列还会受扫描仪厂商、场强、线圈、TR/TE、抑脂方式、重建协议和患者运动影响。

因此，在源域训练的分割模型可能学到大量“外观捷径”：

某器官在 T1 中的灰度范围；
某一医院扫描协议的对比度；
特定重建噪声或背景分布。

当输入切换到 T2-SPIR 或 ADC 时，器官几何仍在，但像素统计发生剧变，模型可能直接失效。论文表 3 中，源域训练的 nnUNet 在目标模态上的平均 DSC 仅 8.99，UMamba 仅 6.85，正说明这种域偏移非常严重。

1.2 传统解决路线及其瓶颈

路线 A：目标模态人工标注

最可靠，但代价最高。医学 mask 通常需要专业人员逐层勾画，且不同模态、机构、协议都可能要重新标注。

路线 B：强数据增强 / 域泛化

例如论文比较的 DualNorm。它试图把源图像做很激进的强度与风格扰动，使分割器不依赖固定外观。

问题是：人工增强只能覆盖预先设定的变化，未必能逼近真实 T2-SPIR、ADC 或 CT→MRI 的复杂分布。

路线 C：图像翻译

例如 CycleGAN，把源域图像翻译为目标域风格，再沿用源 mask。

问题包括：

一对一翻译通常绑定特定源—目标域；
训练容易不稳定或模式崩溃；
翻译可能改变器官边界，使旧 mask 与新图不再严格对齐；
可扩展到大量 MRI 模态时，需要维护很多转换模型。

路线 D：生成式数据增强

以 mask 为条件直接生成图像。传统方法通常只在有 mask 的模态内训练，所以只能做“已标注模态的扩增”，不能自然地把控制能力迁移到无 mask 目标模态。

1.3 MRGen 的核心问题设定

论文希望学习：

其中：

：模态、信号属性、身体区域、器官名称组成的文本条件；
：器官分割 mask；
：生成的 CT/MR 图像；
：基础文本生成模型参数；
：mask 控制分支参数。

其中应符合目标模态，则直接作为训练标签。

2. 数据基础

2.1 三类数据的角色

论文把数据抽象为：

1. 大规模图像—文本数据

作用：学习多模态 CT/MRI 的外观分布及文本控制能力。

2. 有 mask 的源域数据

作用：学习图像与器官 mask 的空间对应关系。

3. 无 mask 的目标域数据

作用：在 mask 控制微调阶段继续暴露目标域外观，减少控制分支过拟合源模态。

这里最重要的概念是：目标域没有分割标注，但目标域图像并非不存在。

2.2 数据规模与自动文本标注

论文汇集 Radiopaedia 及多个公开分割数据集，声称 MedGen-1M 约包含：

约 1.2M 张 2D CT/MR 切片；
数百种自由文本 MRI 模态标签；
部分样本带器官 mask；
模态、信号属性、身体区域与器官信息。

自动注释包含两步：

身体区域分类：用 BiomedCLIP 将切片分为上/中/下胸部、上/下腹部和盆腔六类；
模态解释：用 GPT-4 把 T1、T2 等标签映射为“fat high signal / water low signal”等模板属性。

模板例子为：

“ T1 MRI；脂肪高信号、肌肉中等信号、水低信号；上腹部；肝、脾、肾。 ”

这样做的目的，是避免文本编码器只看到“T1”或“T2”这种过短标签而难以学习细粒度差异。

2.3 数据层面的局限

（1）自动文本非扫描物理参数

“T1、脂肪亮、水暗”是粗粒度经验描述，不能完整表达：

TR、TE、TI；
场强和厂商；
线圈与重建算法；
对比剂与时相；
抑脂方式；
病理、伪影和运动。

（2）2D 切片被作为基本样本

模型主要学习单切片分布，而不是完整 3D 体数据分布。切片独立生成会天然缺乏跨层连续性。

（3）源 mask 决定了合成数据的形态分布

即使外观被改成目标模态，mask 的器官大小、形态、病理和人群特征仍来自源域。MRGen 主要解决“外观域偏移”，不必然解决“几何/人群域偏移”。

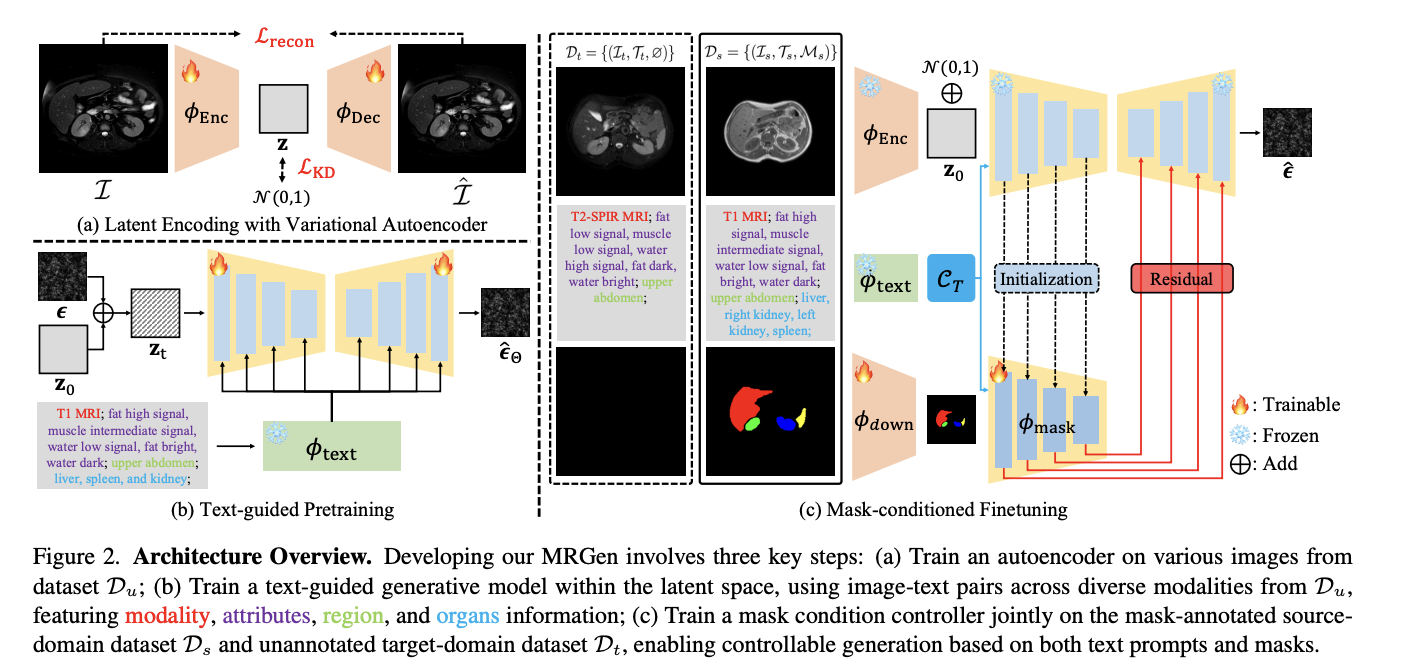

3. 架构解析

论文的 MRGen 由三部分组成：

医学图像 VAE；
文本条件 latent diffusion UNet；
类 ControlNet 的 mask 控制器。

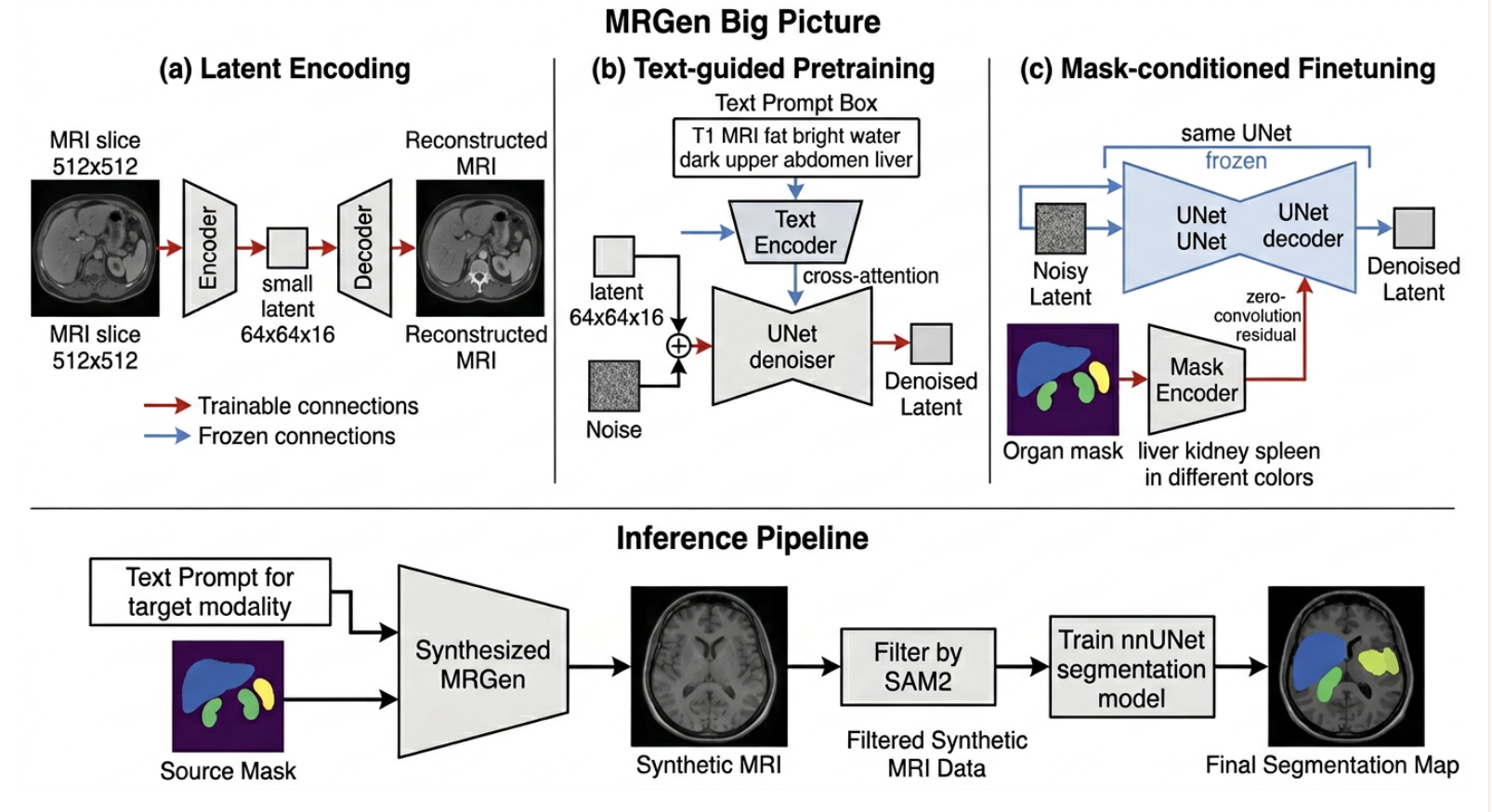

其训练与部署流程可概括为：

大量 CT/MRI 图像 ──> 医学 VAE：学习高保真 latent
图像 + 文本       ──> 文本扩散模型：学习模态/区域/器官外观
图像 + 文本 + mask ─> mask 控制器：学习空间结构服从性

推理：目标模态文本 + 源域 mask
                ↓
        生成目标模态图像
                ↓
        SAM2 检验图像-mask 一致性
                ↓
      合成图像 + 原 mask 训练分割器

3.1 第一部分：医学图像 VAE

输入为 512×512 的单通道切片，编码为低维 latent：

训练损失：

论文设置：

空间下采样倍数：8；
latent 通道数：16；
；
VAE 训练 50K iterations。

若输入为 512×512，则 diffusion 大致在 64×64×16 的 latent 上工作。这样显著降低计算量，但也埋下了小器官问题：一个在原图中只有几像素宽的结构，到 1/8 尺度可能缩成一个像素甚至消失。

3.2 第二部分：文本引导 latent diffusion

前向扩散为：

UNet 学习预测噪声：

文本通过 BiomedCLIP 编码：

然后以 cross-attention 的 key/value 进入 UNet，视觉 latent 作为 query。

该阶段在上训练，其作用不是学 mask，而是先学会：

CT 与 MRI 的总体分布；
不同 MRI 模态的信号模式；
身体区域；
文本中所列器官与图像内容的相关性。

论文使用 10% 文本条件丢弃实现 classifier-free guidance，推理 guidance scale 为 7.0。

3.3 第三部分：mask 条件控制器

论文采用类似 ControlNet 的做法：

复制/初始化一个与 diffusion UNet encoder 相近的 mask encoder；
用把 mask 下采样到 latent 尺度；
将控制分支输出通过 zero-convolution 以 residual 形式注入冻结 UNet 的 decoder 多层。

简化表达为：

其中基础 VAE、文本编码器和文本扩散 UNet被冻结，主要训练 mask controller。

训练数据同时包括：

：有 mask 源域；
：无 mask 目标域。

控制阶段损失仍为噪声预测 MSE：

作者的意图是：

教控制器“mask 如何影响图像”；
让控制器在目标模态上不要失真或只记住源域外观。

3.4 推理与自动筛选

对每个源 mask，输入：

目标模态文本；
源域器官 mask 。

MRGen 生成 20 个候选，再通过 SAM2 筛选，选出最好的 2 个。

SAM2 对每个器官输出：

置信度；
伪 mask，与条件 mask 计算。

附录给出的阈值为：

每器官 IoU ≥ 0.70；
每器官 confidence ≥ 0.80；
平均 IoU ≥ 0.80；
平均 confidence ≥ 0.90。

这一步非常关键。它说明 MRGen 本身不能保证每次生成都服从 mask，SAM2 实际上充当了一个外部结构一致性判别器。

4. 实验结果

4.1 图像生成结果

表 2 的平均 FID：

方法	平均 FID ↓
源域图像直接对目标域	197.06
DualNorm	281.20
CycleGAN	200.47
MRGen	78.95

MRGen 相比 CycleGAN 的 FID 下降约 60.6%，说明合成分布更接近目标域。

FID 的 Inception 特征来自自然图像，并非医学专用；
FID 反映分布接近程度，不保证 mask 与图像边界对齐；
较低 FID 不代表没有病理幻觉或临床不合理结构。

4.2 下游分割结果

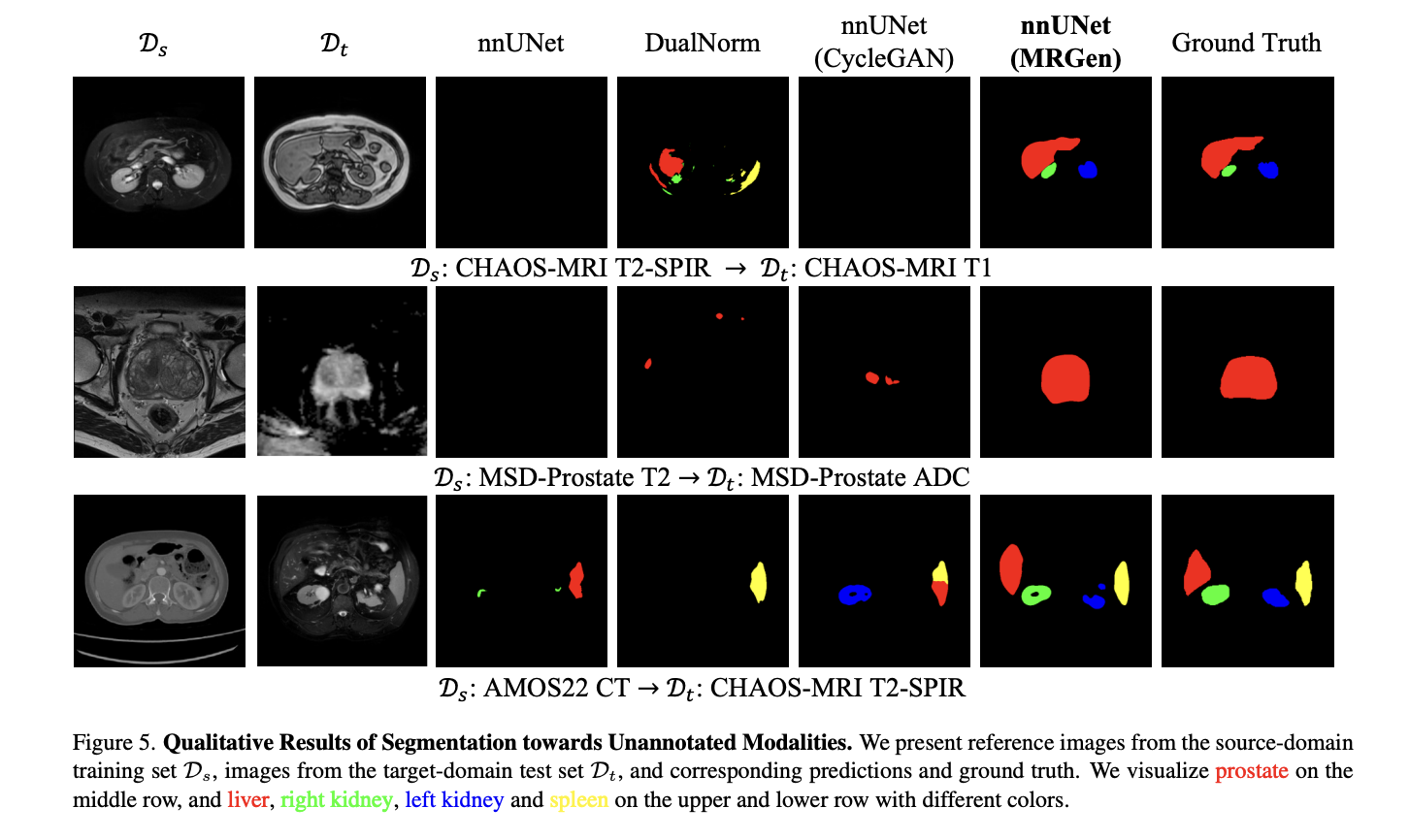

表 3 的平均 DSC：

训练来源 / 模型	平均 DSC ↑
DualNorm	10.79
nnUNet：真实源域	8.99
nnUNet：CycleGAN	25.63
nnUNet：MRGen	43.43
UMamba：真实源域	6.85
UMamba：CycleGAN	25.89
UMamba：MRGen	43.52
SAM2（带扰动 oracle box）	57.92
nnUNet：真实目标域标注	83.72

4.3 目标域无标注图像和自动筛选

表 4 是理解系统真实工作机制的关键。

以 CHAOS T1→T2-SPIR 为例：

自动筛选	使用目标域无 mask 图像	DSC
否	否	16.53
是	否	22.30
否	是	30.16
是	是	66.18

T2-SPIR→T1 也从 15.10 提升到 58.10。

这说明：

仅靠两阶段预训练能产生一定迁移能力；
目标域图像适配很重要；
SAM2 过滤很重要；
两者具有明显协同效应。

论文称“不使用目标域图像时仍有提升”，但并非所有方向都严格成立。例如 MSD-Prostate ADC→T2 在既无筛选又无目标图像时为 18.92，低于源域基线 22.20；加入筛选后才升到 25.34。

4.4 域内生成比跨域生成容易得多

附录表 6：

CHAOS T1 域内：真实数据训练 90.60，MRGen 合成数据训练 88.14；
CHAOS T2-SPIR 域内：83.90 对 82.06。

这说明在见过“该模态 + 该 mask 对应关系”时，生成数据质量很好。

但跨域时：

T1 mask 控制生成 T2-SPIR：67.35，真实 T2 标注训练为 83.90；
T2-SPIR mask 控制生成 T1：57.24，真实 T1 标注训练为 90.60。

真正困难的并不是“会不会生成医学图”，而是“能否把控制关系跨模态稳定迁移”。

4.5 文本消融的含义

表 8：

模型	FID ↓	CLIP-I ↑	CLIP-T ↑
Stable Diffusion	249.24	0.3151	0.1748
医学数据微调 SD	91.48	0.6698	0.3199
MRGen，仅模态名	41.82	0.7512	0.3765
MRGen，完整模板	39.63	0.8457	0.3777

完整模板使 CLIP-I 明显提高，但 CLIP-T 只从 0.3765 到 0.3777。可能说明区域与器官模板主要帮助结构/内容匹配，对文本可辨识的模态语义提升有限。

此外，BiomedCLIP 同时参与区域标注、文本编码和 CLIP 评测，会产生一定“同模型闭环偏好”：系统可能更容易得到 BiomedCLIP 自己认可的图像。

4.6 基线和评测设计的不足

CycleGAN 是较老且易崩溃的基线，缺少更现代的扩散翻译、无监督域适应、自训练和多域分割方法；
FID 不够医学特异（属于一个普遍性的指标）；
SAM2 既参与筛选，又被作为参考分割器，似乎存在工具偏置；
平均 DSC 跨器官、跨数据集直接求平均，可能掩盖小器官或困难方向的问题；
Radiopaedia 的训练/测试是否按患者或 3D volume 严格划分没有在正文中清楚说明；若按切片随机划分，相邻切片可能泄漏；
没有医学专家对解剖真实性、病理保持性和伪影进行评评价（缺少expert意见）；

5. 论文明确承认的局限性

5.1 极小器官 mask 控制失败

论文解释了三个原因：

同一器官在 3D 不同切片上的面积变化很大；
极小 mask 在训练数据中稀少，类别与尺度分布不平衡；
mask 下采样到 latent 尺度后，细节进一步丢失。

作者给出的主要方案是增加带 mask 数据，但这只解决数据稀缺，不足以解决架构中的分辨率瓶颈。

5.2 假阴性样本

“ 输入 mask 只标肝脾时，生成图像可能额外生成肾脏。训练分割器时，肾脏真实存在于图像，却被标签当作背景，于是形成假阴性监督。 ”

作者建议更强过滤或人工筛选，但根因其实是：

mask 只表达“哪些像素属于已标注器官”；
没有表达“某器官明确不得出现”；
没有区分 absent 与 unknown；
基础生成先验会根据上腹部共现关系自动补全器官。

这首先是条件语义与标签定义问题，其次才是过滤问题。

6.“解耦”

“ 笔者认为这篇文章最重要的思想就是解耦了模态和结构，让本身相互以标注为场景依赖的2种特性在这里的模型构造中发生解耦，这才是这篇论文搭建模型最重要的一个思路。 ”

6.1 数据监督解耦

传统 mask 条件生成要求三元组：

MRGen 把它拆成：

目标外观：；
几何监督：。

这是一种“缺失监督重组”。它不要求目标域出现完整三元组，而是假设：

“ 从源域学到的 mask—解剖关系，可以与目标域学到的模态外观进行组合。 ”

这是论文最核心的创新。

6.2 条件语义解耦

模型试图让：

文本控制模态、信号、区域和器官语义；
mask 控制器官形状与位置。

理想生成函数应近似：

这样就能固定 mask、切换 T1/T2/ADC，或者固定模态文本、切换不同患者 mask。

6.3 参数模块解耦

基础生成器负责多模态图像先验；
mask controller 负责附加空间控制；
zero-conv 让控制残差从零开始，避免一开始破坏基础模型；
冻结基础生成器减少灾难性遗忘。

这是典型的“foundation model + adapter/controller”范式。

6.4 优化阶段解耦

训练被分成：

VAE 重建；
文本生成预训练；
mask 控制微调。

这样解决了三元组数据不足的问题：不要求所有样本同时有文本和 mask。

6.5 推理解耦

推理时，文本和 mask 可以交叉组合：

这比固定域对的 CycleGAN 更灵活。理论上一套模型可以支持很多目标模态。

6.6 生成与下游任务解耦

MRGen 不绑定具体分割网络。论文分别用 nnUNet 和 UMamba，平均 DSC 几乎相同：43.43 与 43.52。这说明合成数据可作为通用训练资源，而不是依赖某个特定下游模型。

7. 生成 UNet 改为 Transformer？

“ 这里的“改成 Transformer”不能只理解为把卷积块替换成 self-attention。更合理的方向是构造分层、多尺度、条件因子化的 Diffusion Transformer。 ”

7.1 UNet → DiT / U-ViT

原 UNet 主要通过卷积和下采样扩大感受野。Transformer 中任意图像 token 可以与远距离 token 交互，更适合学习：

左右肾的相对位置；
肝、脾、胃与体腔边界关系；
器官是否应在该切片出现；
整体身体区域与局部 mask 是否矛盾。

这可能减少“局部看起来合理、整体解剖不合理”的样本。

7.2 条件因子化

可以设计：

timestep：通过 AdaLN/FiLM 调制；
modality/scanner：全局 style token，通过 AdaLN 或低频通道注入；
organ set：器官 query；
spatial mask：高分辨率空间 token，通过 cross-attention 注入；
absent/unknown：显式状态 token。

这样比原模型“文本和 mask 一起进入控制器”更容易建立条件职责边界。

一种结构可写为：

其中与是可学习门控，推理时还可以分别设置 style guidance 和 mask guidance。

7.3 多尺度/高分辨率 Transformer

普通 ViT/DiT 若 patch 太大，可能比卷积 UNet 更不利于小器官。正确做法包括：

latent 下采样从 8 改为 4，或保留双尺度 latent；
mask 分支保留 1/2、1/4、1/8 多层特征；
小器官 ROI 使用更小 patch；
deformable attention 只在边界和小器官附近采样；
全局 Transformer 与局部 CNN/窗口 attention 混合。

所以，小器官问题不是“用了 Transformer 就会好”，而是：

“ 高分辨率信息保留 + 多尺度 token 化 + 局部注意力 + 专门损失共同解决。 ”

7.4 可变器官集合

把每个器官表示为 query：

[liver: present]
[left kidney: absent]
[right kidney: unknown]
[spleen: present]

每个 query 同时带：

器官类别 embedding；
present / absent / unknown 状态；
可选 mask token；
置信度与面积信息。

这样模型能明确区分：

“没有标这个器官，但它可以存在”（unknown）；
“这个器官在本切片不应出现”（absent）；
“这个器官必须按给定 mask 出现”（present）。

这是修复假阴性问题最有针对性的 Transformer 设计。

小结

该篇论文把监督关系重新组织为：

“ 目标域外观监督 +源域 mask 监督=目标域合成监督对 ”

这是一个很有扩展潜力的数据引擎范式。

回顾

对于这里的 mask 训练，为什么需要下采样后进入阶段三的微调？请结合 U-Net 的原理试着解释。
为什么阶段二和阶段三需要解耦，而不是一起训练 text 和 mask？主要考量是什么？

笔者的话

“ 这篇论文是一个很好的对稀疏图像合成场景的实践，它提供了一个更加广域的模型设计思想，使他可以具有较大的参考价值。也给了笔者一个机会去了解了图像处理UNet，扩散以及卷积技术在医疗实践中的应用，也是收获满满呢～😄 ”
